Minggu, 14 Februari 2010

Cara Menyambung Kabel UTP dengan USB

Cara Menyambung Kabel USB Dengan UTP

Berawal dari sebuah pertanyaan melalui pesan singkat oleh siswa, dengan pertanyaan seperti ini : “Pak mau tanya, kabel UTP dan kabel USB itu yang bener di apa-in? Memperpanjang kabel USB mungkin itu yang di maksud oleh siswa kelas XII TKJ yang mendapat mata diklat muatan lokal “Membuat Antena Wifi”.

Untuk melakukan hal itu diperlukan beberapa bahan : Kabel USB, Kabel UTP, Selongsong Kabel/Isolasi, Timah solder dan Solder. Hal pertama yang harus dilakukan adalah memotong kabel USB menjadi dua bagian dan membuka kulit kabel agar empat kabel yang ada di dalamnya terlihat. Kupas juga ke empat kulit kabel agar nanti bisa di solder/disambung dengan kabel UTP. Begitu juga pada kabel UTP kubas setiap ujung kabel agar nantinya bisa disolder dengan kabel usb yang sudah di kupas juga.

Kabel usb yang hanya ada 4 warna dengan warna merah, putih, hijau dan hitam sedangkan kabel utp yang terdiri dari delapan warna orange, orange putih, hijau, hijau putih, biru, biru putih, coklat, coklat putih. Untuk menyambung kabel usb (4 warna) dan kabel utp (8 warna) kombinasi warna untuk menyambungnya adalah :

1. Kabel warna Merah USB disambung dengan kabel UTP warna Orange dan Orange Putih (orange dan orange putih disatukan sebelum disolder)
2. Kabel warna Putih USB disambung dengan kabel UTP warna Hijau Putih.
3. Kabel warna Hijau USB disambung dengan kabel UTP warna Hijau.
4. Dan kabel warna Hitam USB disambung dengan kabel UTP warna Biru, Biru Putih, Coklat, Coklat Putih (keempat kabel ini disatukkan sebelum disolder)

Sambungan Kabel yang sudah jadi.

Cara Install Win Xp dengan Flashdisk

Sebenarnya Installasi Windos tidak hanya dengan CD, tapi ada juga cara installasi dengan USB FLASH DISK, cara ini mempunyai keuntungan yaitu installasi lebih cepat daripada menggunakan CD. MUngkin Langsung saja kita mulai tutorialnya….

Yang anda perlu siapkan:

  1. USB_MultiBoot_10 yang bisa anda download di sini
  2. Sebuah Flash Disk berkapasitas minimal 1GB
  3. Sebuah CD installasi XP

Nah jika sudah lengkap persiapan kita yang perlu anda lakukan

  1. Extrak file yang anda download
  2. Jalankan USB_MultiBoot_10.cmd U_01_Intro_Help
  3. Anda bisa tekan ENTER

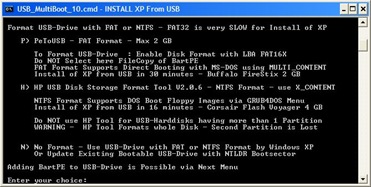

  4. Kemudia akan muncul pilihan seperti ini U_02_Format_Menu
  5. Pilih yang H dan tekan enter maka akan muncul kotak seperti iniPU_04_HP_Format Pada pilihan File System Pilih NTFS dan centang Quick Format , dan tekan Start
  6. Setelah selesai memFormat anda bisa menutup BOX Format

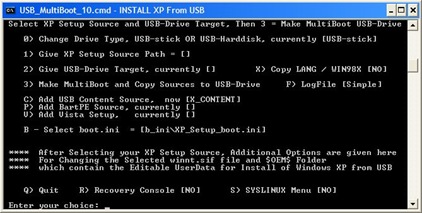

  7. Setelah itu anda akan menemui Menu dalam kotak CMDU_05_Main_MenuKeterangan: 0> untuk merubah Tipe Driver , 1> Letak Source Setup XP, 2> Lokasi USB flash anda 3> Memulai mengkopy installasi xp ke USB Flash anda
  8. Nah pilih no 1 dan tekan Enter (tujukan ke dalam CD XP anda) sebelum nya masukkan dulu CD Installasi Xp anda.
  9. Setelah anda memilih source XP anda maka akan muncel BOXU_08_Edit_UserDatapilih NO maka anda akan disuruh mengisi UsrXP, SerialNumber, Nama Komputer dan lain sebagainya
  10. Setelah itu pilih no 2 dan tujukan ke USB anda
  11. Setelah itu pilih no 3 untuk memulai mengcopy installasi Xp ke USB
  12. Pada pertengahan proses copy akan muncul boxU_13_Copy_SelectPilih Yes
  13. Nah pada box yang terakhir muncul pilih NOU_14_Ready_Migrate
  14. Nah Proses copy Sudah selesai. anda bisa mengunakan USB anda untuk Install Windows Xp.

Proses Install

  • Pada saat booting anda bisa tekan DELETE
  • maka akan muncul pilihan dg latar belakang biru
  • pilih Advanced Bios Features, kalo tidak salah letaknya no2 menu kiri
  • pilih lalau pilih HardDisk Boot Priority
  • nah disana ada nama harddisk yang anda pakai dan nama USB Flash anda
  • Geser USB anda pada urutan pertama menggunakan Page UP
  • setelah itu Save dan Exit
  • Nah saat computer anda booting dengan flashdisk anda akan disuguhi beberapa pilihan, pilih no 1( 1. Begin TXT Mode Setup Windows XP)
  • nah setelah itu anda akan setup windows seperti biasa.

Cara sharing koneksi internet dengan wifi ke Lan

Banyak yang menanyakan, apakah bisa internet dengan menggunakan wajan bolik bisa digunakan oleh beberapa orang sekaligus? Jawabnya:bisa !! Wajanbolic bisa digunakan untuk banyak PC sekaligus.

Persiapannya :

  1. PC yang akan ditunjuk sebagai “server” harus ada 1 port LAN atau LAN Card. Biasanya cpu atau laptop terkini sudah memiliki LAN internal. Kalo ga punya, beli aja, murah koq sekitar 60rb-an.
  2. Yang kedua, jika yang mau ngeroyok koneksi lebih dari 1 PC, maka harus disediakan 1 buah LAN Switch dengan jumlah port yang mencukupi. Switch dengan 4 port kisarannya 120rb-an. Sudah cukup untuk 3 PC (1 port untuk server, 3 port untuk client). Kalau sharing hanya 2 PC tidak perlu switch.
  3. Kabel UTP. Kalau menggunakan switch, kabel UTP bisa menggunakan UTP straight atau UTP cross. Jika sharing hanya 2 PC kabel UTP yang digunakan harus UTP cross.
  4. Doa. Semoga tidak ada error pada Windows Anda (karena seringkali fitur Internet Connection Sharing Windows bertingkah laku aneh)

Okay, langkahnya :

  1. Koneksikan wajanbolic dan pastikan status Local Area Connection wajanbolic tersebut sudah Connected dan bisa browsing ke Internet.
  2. Klik ganda ikon Local Area Connection wajanbolic tersebut. Klik tombol Properties lalu pada window yang muncul klik Advanced. Centang Allow other network user to connect through this computer’s Internet connection. Pada Home networking connection pilihlah Local Area Connection. Klik OK untuk melanjutkan.
  3. Sebuah window akan muncul. Artinya kurang lebih Windows akan menset IP Address Local Area Connection (LAN Card) menjadi 192.168.0.1. Klik tombol Yes.
  4. Klik tombol OK lalu klik tombol Close.

Untuk sharing 2 PC, cara instalasinya :

  1. Siapkan kabel UTP cross dengan panjang yang mencukupi. Jika panjang lebih dari 50m disarankan untuk menggunakan UTP Belden USA orisinil.
  2. Tancapkan ujung kabel UTP ke port LAN komputer server dan ujung satunya ke komputer client.
  3. Cek settingan IP Address komputer server. Caranya klik Start > Run. Ketik cmd lalu tekan enter. Pada Window command prompt (latar belakang hitam) ketik ipconfig/all lalu tekan enter.
  4. Perhatikan pada setting IP Address di bagian pertama muncul angka 192.168.0.1 dan pada bagian kedua muncul angka 192.168.44.12. Yang pertama adalah IP Address yang akan disharing atau istilah populernya IP Lokal, sedangkan yang kedua adalah IP Publik. Angka IP Publik yang muncul pada komputer Anda mungkin berbeda dengan gambar tsb. Sampai disini berarti Windows telah berhasil mengaktifkan Internet Connection Sharing. Oya, jangan lupa catat juga IP Address DNS Server yang muncul pada bagian kedua.
  5. Beralih ke komputer client, disini Anda harus menset IP nya. Klik ganda pada ikon Local Area Connection-nya lalu klik tombol Properties.
  6. Gulung scrollbar kebawah lalu klik Internet Protocol (TCP/IP) kemudian klik tombol Properties. Isilah IP Address, Subnet Mask, Default Gateway dan Preferred DNS server seperti terlihat pada gambar. Untuk Preferred DNS server angkanya harus sama dengan DNS Server yang telah Anda catat pada langkah 4 diatas.
  7. Klik tombol OK lalu klik tombol Close
  8. Ok, sekarang kita cek koneksi dari client ke server. Klik Start > Run lalu ketik cmd tekan enter. Ketik perintah ping 192.168.0.1 tekan enter. Jika everything’s ok maka pada layar akan muncul Reply from 192.168.0.1…
  9. Buka browser dan cobalah browsing dari PC client

Nah, untuk sharing beberapa PC, cara instalasinya mirip dengan diatas, bedanya kabel UTP dari PC server ditancap ke switch, dan kabel UTP PC client juga ditancap ke switch. Kemudian dimulai dari PC client pertama, settinglah IP nya seperti langkah 5 diatas. Ulangi untuk PC client berikutnya dengan IP Address berikutnya. Perhatikan ilustrasi dibawah ini :

IP Address server 192.168.0.1
IP Address PC client pertama 192.168.0.2
IP Address PC client kedua 192.168.0.3
PC client berikutnya nomor IP Address tinggal ditambah 1.

Oke selamat mencoba semoga berguna.

Cara membuat antena Wajan Bolik

Merangkat yang satu ini adalah sebuah antena wireless yang sederhana, bermodalkan sebuah wajan sebagai penguat input output signal wireless, sudah banyak artikel mengenai wajan bolic ini, keuntungannya adalah bahannya murah meriah, dan jangkauan signal wireless ini tergantung pada kekuatan radio(radio wireless, ex. USB Wireless, Link Sys dll).

Proses Pembuatan

1.persiapkan alat2 yang diperlukan seperti komponen yang tertera dalam gambar
di bawah ini Wifi USB menggunakan TL-WN322G

untuk ukuran rumus pembuatan antena silahkan klik disini

2.Ikatkan Wifi USB pada sikaon yangterbuat dari plastik dan beri lobang
di bagian sisinya untuk tempat sekrup

3.Wifi USB pasangkan pada tempat yg telah di persiapkan dan sekruplah
yang kuat agar tidak goyah

4.seperti ini bentuknya Wifi USB yang telah terpasang

5. tutup paralon/dop dilapisi dengan alumunium foil

6. pasangkan paralon yang telah terpasang berbagai komponen ke dop yang telah
terpasang kuwat/tersekrup pada wajan

7.seperti inilah hasil setelah terpasang

Antena Siap Digunakan …(arahkan antena tersebut pada Akses point)

Selesai deh……

Cara membuat antena Dengan Piva PVC

Cara membaut antena PIVA PVC dengan USB

Antena 2.4 Ghz sebenarnya dapat kita rakit sendiri. Antena jenis ini biasa dikenal dengan homebrew 2.4 Ghz Antenna. Untuk merakitnya dibutuhkan beberapa peralatan yang dapat diperoleh dari rumah anda sendiri. Misalnya Piva PVC,kaleng susu, kopi dlsb

Solusi yang hemat dan praktis untuk Client RT-RW anda. Menggunakan USB wifi yang telah di modifikasi dan diperkuat signalnya sehingga cukup praktis digunakan. Menggunakan bahan dari PVC sehinggan lebih tahan cuaca dari pada menggunakan bahan dari kaleng. Dapat ditempatkan di dalam maupun ruangan sesuai dengan kebutuhan anda. Dengan biaya yang terjangkau dan harga yang cukup murah dapat menjadi solusi yang hemat dan praktis untuk koneksi internet anda melalui wifi dengan daya jangkau sekitar 1-2 km.

Isi paket :

  • Antena penguat dari PVC
  • USB Wireless adapter 2.4 ghz
  • USB extender +/- 15 m
  • Braket Antena

LANGKAH PEMBUATAN
1.Lubangi tutup dop di dua bagian ini diperuntukan
sebagai pengencang klem/pengait antena

2.potng paralon sesuai dengan ukuran yg telah di hitung menggunakan rumus
pada alat penghitung dan lobangi padi sisi bagian nya untuk menaruh USB
dan buatlah 2 lubang untuk sekrupo sebagai pengikat USB

3.ikatlah USb dengan sebuah sikon plastik sebagai penyangga USB

4.tutup dop sebelah di beri alumunium foil

5.pasang USB pada paralon yang telah di lubangi sesuai
ukuran dan rumus yang telah di hitung

untuk ukuran rumus pembuatan antena silahkan klik disini

6.bahan2 siap untuk di rakit/dipasangkan,perlu diingat dop yang ada
alumunium foil letaknya dekat dengan USB wifi

7.antena kaleng sudah siap di sambungkan ke komputer dan diberi
penyangga sesuai kebutuhan

9.antena siap dipakai untuk browsing & paling tidak buat wardriving

SELAMAT MENCOBA…..
